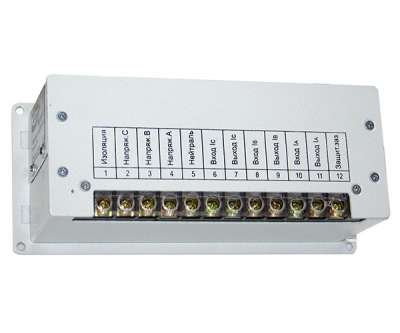

Устройство защиты электродвигателя РЕЛСіС РДЦ-04 (У), универсальная защита с ПО и интерфейсом RS-485

Цена: 6456 грн.
Продавец: ООО «Научно-производственное предприятие «РЕЛСiС»

Устройство защиты двигателя РДЦ-04 с цифровой настройкой и индикацией контролируемых параметров предназначено для защиты трехфазных асинхронных электродвигателей с напряжением питания 3х220/380 В от последствий:

- длительных небольших перегрузок по току;
- больших импульсных перегрузок (короткозамкнутый ротор);
- превышения уровня асимметрии токов фаз;
- работы с недогрузкой;
- превышения питающего напряжения;
- понижения питающего напряжения;
- тока утечки (защита от замыкания на землю по 3Iо);
- неправильного (обратного) чередования фаз перед пуском;
- понижения сопротивления изоляции электродвигателя перед пуском;
- залипания контактов пускателя перед пуском;
- обрыва фаз;
- превышения допустимой температуры нагрева (при установленном на корпусе электродвигателя и подключенном датчике температуры).

Устройство позволяет производить коммутацию электрических цепей при достижении контролируемых параметрами определенных, предварительно запрограммированных уровней. Одновременно, кроме защитных функций, реле имеет возможность мониторинга следующих параметров:

- потребляемого тока по каждой фазе (IА, IВ, IС);
- напряжения в сети по каждой фазе (UА, UВ, UС);
- частоты сети;
- текущей температуры электродвигателя (при подключенном датчике температуры);
- величины асимметрии токов фаз;
- тока утечки;
- сопротивления изоляции электродвигателя до пуска;
- величины эквивалента тепловой энергии;
- суммарного времени работы электродвигателя (моторесурс);
- коэффициента мощности (cos φ) электродвигателя;
- активной мощности электродвигателя;
- реактивной мощности электродвигателя;
- полной мощности электродвигателя.

Реле имеет встроенные часы реального времени и журнал событий. В журнале событий фиксируются все выполняемые с реле и электродвигателем действия, данные о происходивших аварийных ситуациях с привязкой к дате и времени, отсчитываемых часами реального времени.

Обмен информацией с внешними устройствами осуществляется с помощью интерфейса RS-485 по протоколу Modbus RTU. Программное обеспечение (далее ПО) «Relsis motor config», входящее в комплект поставки, позволяет осуществлять телеконтроль и телеуправление реле и электродвигателем, а также считывать информацию с журнала событий.

Технические характеристики

Измерительные токовые цепи реле рассчитаны на прямое включениев цепи электродвигателей с номинальным током до 5 А или через внешние измерительные трансформаторы тока типа Т - 0,66 (или подобные), с коэффициентом трансформации в диапазоне (10/5...1000/5) и классом точности не ниже, чем 0,5

Номинальные трехфазные фазные/линейные напряжения питания реле UПИТ.НОМ, номинальной частотой 50 Гц: 220/380 В.
Пределы допустимых отклонений напряжения питания:
- верхний предел: +30% от UПИТ.НОМ;
- нижний предел: -35% от UПИТ.НОМ.
Номинальный входной ток внутренних трансформаторов тока по каждой фазе: 5 А.
Количество десятичных разрядов индикатора: 4; 1 разряд – режим, 3 разряда – значение.
Количество светодиодных индикаторов: 14;
Работа - индикатор состояния основного выходного реле;
Нагрузки / Перегрузки - индикатор токовой нагрузки / перегрузки;
Недогрузка - индикатор холостого хода;
Асимметрия - индикатор превышения асимметрии тока;
Утечка - индикатор утечки на корпус электродвигателя во время работы;
U _ - индикатор превышения напряжения;
U _ - индикатор понижения напряжения;
ABC - индикатор неправильного чередования фаз;
T°C_ - индикатор превышения температуры;
Ограничение пусков - индикатор ограничения количества повторных пусков;
Изоляция - индикатор нарушения сопротивления изоляции;
Залипание - индикатор залипания контактов контактора или пускателя;
Rx, Tx - индикатор сигналов обмена по интерфейсу RS-485.
Сохранение работоспособности часов реального времени после отключения питания от реле: не менее 168 часов.
Количество событий, регистрируемых в журнале: 100 событий.
Сохранение информации в журнале событий после отключения питания от реле: на все время эксплуатации реле.
Передача информации

Тип протокола: Modbus RTU;
Интерфейс: RS-485;
Скорость передачи данных: настраиваемая (9600/19200/38400) В/с.

Коммутационная способность в цепях переменного тока АС-22: не более 250 ВА.
Реле не даёт ложных срабатываний (замыканий / размыканий контактов) при кратковременных провалах и всплесках питающего напряжения длительностью, не более: 50 мс.
Механическая износостойкость реле: не менее 500 000 циклов.
Коммутационная износостойкость реле: не менее 50 000 циклов.
Потребляемая мощность в диапазоне питающих напряжений: не более 5 ВА.

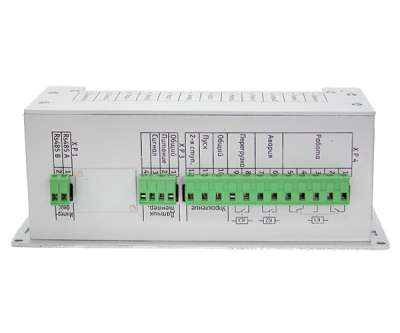

Вид, количество и тип контактов выходных реле:

реле К1 ''Работа'': 1 контакт замыкающий, 1 контакт переключающий;
реле К2 ''Авария'': 1 контакт замыкающий;
реле К3 ''Перегрузка'': 1 контакт замыкающий.

Диапазон рабочих температур: от -30 до +55 ºС.
Габаритные размеры реле: 98,3х220х74 мм.
Монтаж: утопленный.
Масса реле: не более 1,6 кг.
Производитель: ООО «Научно-производственное предприятие «РЕЛСiС»
Сайт: relsis.ua/produktsiya/zashchita-dvigatelej/rdts-02-rdts-03-rdts-04-rdts-05-rdts-06
