Станок отделочно-расточный (алмазно-расточный) 2Е78П.

Україна / Одеса

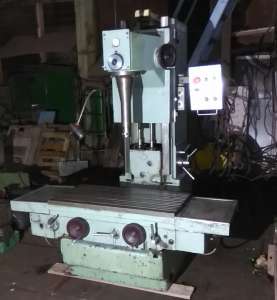

Станок отделочно-расточный (алмазно-расточный) вертикальный повышенной точности модель 2Е78П, 1983г.в.,
Предназначен для ремонтной расточки блоков цилиндров и гильз автомобильных, тракторных и мотоциклетных двигателей, а также для тонкого фрезерования универсальным шпинделем, сверления и расточки отверстий в отдельных деталях, размеры которых соответствуют технической характеристике станков.Технические данные станков позволяют производить тонкую расточку в сталях, чугунах и цветных металлах, подрезку торца у растачиваемого отверстия и безрисочный вывод резца. Универсальным шпинделем, кроме операции расточки, может производиться сверление, зенкерование и развертывание.
Технические характеристики отделочно-расточного станка 2Е78П
Класс точности станка по ГОСТ 8-82 П
Диаметр растачиваемого отверстия наибольший/ наименьший, мм 200/ 28
Наибольший диаметр сверления в стали 45, мм 15
Наибольшие размеры обрабатываемого изделия, мм 750 х 500 х 450
Наибольшая масса обрабатываемого изделия, кг 200
Наименьшее расстояние от торца шпинделя до стола, мм 25
Точность межцентровых координат продольных/ поперечных, мм 0,03/ 0,025
Расстояние от оси шпинделя до стойки (вылет шпинделя), мм 320
Шпиндельная бабка
Наибольшее вертикальное перемещение шпиндельной бабки, мм 500
Величина перемещения на один оборот маховика, мм 0,75
Частота вращения шпинделя, об/мин 26..1200
Количество скоростей шпинделя 12
Пределы рабочих подач на один оборот шпинделя, мм 0,025..0,200
Количество подач 4
Скорость быстрого хода, мм/мин 2000
Предохранение от перегрузки механизма подач (муфта) имеется
Выключающие упоры имеется
Автоматический возврат в исходное положение после окончания расточки имеется имеется
Рабочий стол
Рабочая поверхность стола, мм 1000 х 500
Наибольшее перемещение стола, мм 800/ 200
Скорость рабочего хода стола в продольном/ поперечном направлении, мм/мин 100/ нет
Перемещение стола станка на один оборот маховика в продольном/ поперечном направлении, мм 4,2/ 2,9
Величина ускоренного перемещения стола в продольном/ поперечном направлении, мм/мин 2000/ нет
Способ отсчета координат при перемещении стола микроскоп -
Выключающие упоры механического быстрого хода имеется имеется
Закрепление стола станка модели 2Е78П от перемещений ручное
Привод
Количество электродвигателей на станке 3
Электродвигатель привода главного движения, кВт 2,2
Электродвигатель привода ускоренного хода шпиндельной бабки, кВт 0,75
Электродвигатель привода стола, кВт 0,75
Габариты станка, включая ход стола (длина х ширина х высота), мм 1750 х 1560 х 2125
Масса станка, кг 2680
Web адреса: universalmash.uaprom.net
